Grundlegende Un­ter­su­chun­gen zur Ent­wick­lung einer einphasigen CO2-Schmierstofflösung für eine gezielte kryogene Minimal­mengen­schmierung beim Tief­bohren von schwer zerspanbaren Werkstoffen

Die stetig steigenden An­for­de­run­gen an Bauteile, die z. B. in Triebwerken oder PKW-Motoren eingesetzt wer­den, resultieren in ei­nem zunehmenden Ein­satz von schwer zerspanbaren Werkstoffen. Insbesondere die geringe Wärmeleitfähigkeit sowie eine hohe Duktilität, Härte und Warmfestigkeit erschweren den Spanbruch und führen zu großen thermomechanischen Werk­zeug- und Werkstückbelastungen.

In diesem For­schungs­vor­ha­ben soll der viel­ver­sprechende Ansatz verfolgt wer­den, den Bohrprozess durch den Ein­satz der kryogenen Minimal­mengen­schmierung (kMMS) zu un­ter­stüt­zen. Dabei besteht eine Her­aus­for­de­rung in der Kombination aus Kühl- und Schmierwirkung, für die ein Schmiermedium in den CO2-Strom injiziert und innerhalb kürzester Zeit gelöst wer­den muss. Das Zu­sam­men­wir­ken zwischen dem Zerspanprozess und der kMMS ist bislang ebenso unerforscht wie die Wechsel­wir­kungen zwischen dem Schmiermedium und dem flüssigen / expandierenden CO2. Dabei bietet die Methode das Potential, die Vorteile der MMS- und Emulsionsbearbeitung zu kombinieren, ohne auf Komponenten für die Hochdruckzufuhr von Kühlschmierstoffen zurückzugreifen.

Um dieses Potential voll auszuschöpfen, soll seitens der Produktionstechnik, der Spanbildungsprozess, die Beeinflussung der Mikrostruktur durch den Bohrprozess sowie das Verschleiß- und Standwegverhalten der Werk­zeuge am Bei­spiel des Tiefbohrens der Nickelbasislegierung Inconel 718 un­ter­sucht wer­den. Die Ver­fah­rens­tech­nik un­ter­sucht das statische und dynamische Phasengleichgewicht aus­ge­wähl­ter Schmierstoffe mit flüssigem CO2 sowie deren Lösungskinetik und das Phasenwechselverhalten flüssig-gasförmig, um eine gezielte Lö­sung des Schmierstoffes für die kMMS zu er­mög­li­chen.

Die Er­geb­nisse sollen ein grundlegendes Ver­ständ­nis über die Wirkmechanismen der kMMS schaf­fen und den Zerspanprozess im Hinblick auf ökonomische sowie öko­lo­gi­sche Aspekte optimieren. Weiterhin wird der Kenntnisstand in Bezug auf die Beeinflussung der Werkstückqualität sowie der Werkzeuglebensdauer bei Ver­wen­dung der kMMS ausgebaut. Hierzu sollen etablierte Versuche der zerstörenden und zerstörungsfreien Werkstoff- und Bauteilprüfung zur An­wen­dung kom­men, die hinsichtlich der Cha­rak­te­ri­sie­rung der Bauteilmikrostruktur, der Spanbildung und dem Spantransport beim Tief­bohren ent­wickelt wurden. Weiterhin sollen zur Un­ter­su­chung des Lösungsverhaltens der Schmierstoffe in flüssigem CO2 Ver­fah­ren zur Bestimmung des Phasenverhaltens, der Lösungskinematik und der Schneestrahlbildung zum Ein­satz kom­men.

In diesem in­ter­dis­zi­pli­nä­ren Vorhaben wird somit durch das Zusammenführen der produktions- und verfahrenstechnischen Expertise der beteiligten Forschungspartner eine neu­ar­ti­ge Lö­sung zur kMMS im spanenden Bearbeitungsprozess angestrebt. Diese Lö­sung bietet enorme Vorteile gegenüber der konventionellen Hochdruckkühlung und überwindet die Prozessgrenzen der MMS, sodass deren Vorteile auch bei der Bearbeitung schwer zerspanbarer Werkstoffe in anspruchsvollen Dimensionen nutz­bar wer­den.

© ISF

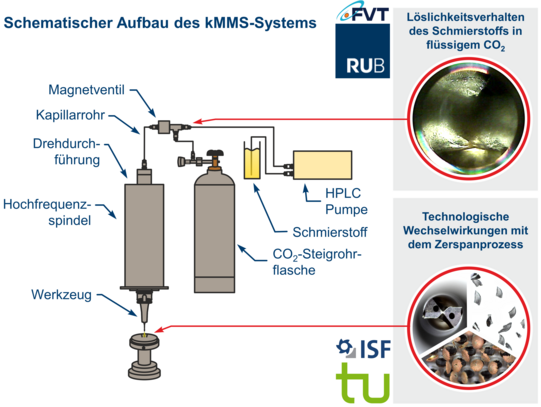

Ko­ope­ra­ti­ons­pro­jekt zur Ent­wick­lung einer kryogenen Minimal­mengen­schmierung mit in flüssigem CO2 gelösten Schmierstoffen
