Un­ter­su­chung und Qualifi­zierung von HVOF-WC-Co-beschichteten Schneidteilen zur Substitution von Sinterhartmetall-Schneidstoffen

Leistungsfähige Zerspanungswerkzeuge bestehen in der Regel aus gesintertem Vollhartmetall, zumeist auf Basis von Wolframkarbid und Cobalt. Zur Erzeugung der makrogeometrischen Spezifikationen von Schaftwerk­zeugen, wie etwa Bohrer oder Fräser, wer­den Hartmetallrohlinge in diversen Operationen durch Schleifen bearbeitet. Hieraus resultieren lange Bearbei­tungszeiten und mitunter beachtliche Zerspanvolumina. Die Ressourcen­knappheit von Wolfram und die wenig diversifizierte Lieferantenbasis für diesen Rohstoff erschweren eine ökonomische Pro­duk­tion und motivieren die Erprobung alternativer Konzepte im Be­reich der Schneidstoffe. Eine Mög­lich­keit besteht in der Bestückung von Grundkörpern mit Hartmetallschneidteilen. Am Bei­spiel von entsprechend aufgebauten Sägewerkzeugen wird jedoch deutlich, dass diese Herstellungsroute aufgrund der er­for­der­lichen Fertigungsschritte Grundkörpervorbereitung, Fügevorgang und Schleifbearbeitung sehr aufwendig ist. Daher gilt es, wei­tere technisch, wirtschaftlich und ökologisch gewinn­bringende Alternativen bezüglich der Schneidstoffkonzepte zu iden­ti­fi­zie­ren und zu erforschen.

In diesem Zu­sam­men­hang erfolgt innerhalb dieses Projekts die Un­ter­su­chung und Qualifi­zierung von HVOF-WC-Co-beschichteten Schneidteilen zur Substi­tution von gesintertem Vollhartmetall. Als Substrat dient hierbei ein gehärteter Schnellarbeitsstahl. Im Rah­men dieses Forschungsvorhabens sind nicht nur die Fragen nach den schichtspezifischen Ei­gen­schaf­ten sowie der Einstellung und der Bearbeitung der HVOF-WC-Co-Schicht zur Ver­wen­dung als Alternativ­schneidstoff am Schneidteil zu be­ant­wor­ten, sondern es erfolgt auch eine Analyse der grundlegenden Zu­sam­men­hän­ge der Wirkbeziehungen von Beschichtung, Schneidenvorbereitung und Einsatzverhalten beschichteter, geschliffener und präparierter Schneiden. Aufgrund des in­ter­dis­zi­pli­nä­ren Charakters des Vorhabens erfolgt eine Zu­sam­men­arbeit mit dem Lehrstuhl für Werkstofftechnologie der TU Dort­mund. Hierdurch soll das Projektziel er­reicht wer­den, die er­for­der­lichen Grund­la­gen zu er­ar­bei­ten, um vollhartmetall- oder hartmetallbestückte Zerspanungswerkzeuge durch thermisch gespritzte, gezielt eingestellte und präparierte WC-Co-Schichten auf Werkzeugstahl-Grund­körpern geeignet zu substituieren.

© ISF

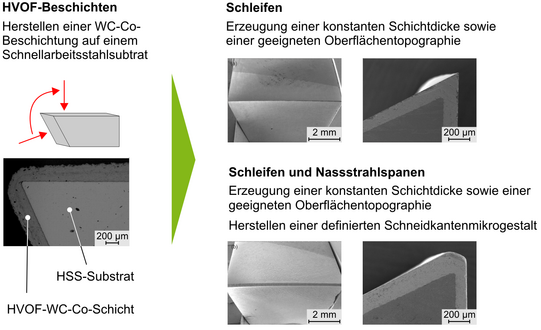

Herstellung WC-Co-beschichteter Zerspanungswerkzeuge
