Grund­lagen­unter­suchungen zur Modellierung und Simulation des Materialabtrags bei der Schneidkantenpräparation durch abrasives Nassstrahlspanen

Die Leis­tungs­fähig­keit von Zerspanungswerkzeugen lässt sich durch eine zielgerichtete Schneidkantenpräparation erheblich steigern. Bezogen auf den Materialabtrag durch die Präparation wird die Mikrogestalt an der Schneidkante häufig mit­hil­fe der mittleren Schneidkantenverrundung zur Quantifizierung der Verrundungsgröße und des Formfaktors als Indikator für die Ori­en­tie­rung der Verrundung beschrieben. Die Einstellung beider Kenngrößen er­mög­licht eine gezielte und anwendungsbezogene Auslegung der Schneidkantenmikrogestalt von Zerspanungswerkzeugen. Das abrasive Nassstrahlspanen bietet in diesen Zu­sam­men­hang eine flexible Einstellbarkeit dieser Kenngrößen. Bezogen auf die Prozesssteuerung ist das Ver­fah­ren jedoch äußert komplex, da es durch eine Vielzahl an Prozesseinstellgrößen gekennzeichnet ist. Ausreichende Er­kenntnisse über deren Wechselwirkung liegen bisweilen nicht vor, sodass häufig ein hoher Einrichtungsaufwand für den Nassstrahlspanprozess erfor­derlich ist, um das gewünschte Präparationsergebnis zu erzielen.

Das wis­sen­schaft­liche Ziel im hier beschriebenen Projekt mit dem Kurztitel „StrahlSim“ ist die Ent­wick­lung einer leistungsfähigen Modellierung für die Simulation des Materialabtrags beim abrasiven Nassstrahlspanen zur Schneidkantenpräparation. Hierzu wer­den grund­le­gen­de Erkennt­nisse über die Wirkzusammenhänge zwischen dem Abrasivstrahl und dem resultierenden Materialabtrag er­ar­bei­tet und in der Modellierung be­rück­sich­tigt. Insbesondere die Wechsel­wir­kungen der Prozesseinstellgrößen liegen für die Pro­gno­se der Schneidkantenmikrogestalt mit­hil­fe der Simulation im Fokus der Untersu­chungen.

Zur Ent­wick­lung eines effizienten Modellierungsansatzes und auf Basis bisheriger Voruntersuchungen am Institut für Spanende Fertigung wird die Materialabtragssimulation im Rah­men dieses Projektes unter Ver­wen­dung von Dexel-Modellen umgesetzt. Der Strahlprozess ist dabei als Abtragsprozess zu ver­ste­hen, welcher in zeitlich diskreten Schritten einen Materialabtrag am räumlich diskret aufgelösten Werkstück verursacht. Die Ent­wick­lung und Vali­dierung des Modells erfolgt in drei Schritten, wobei zu­nächst die charakteris­tische Abbildung des wirkenden Nassabrasivstrahls durch die Erzeugung eines parametrierbaren Materialabtragsmodells stattfindet. Der zweite Schritt umfasst die Wei­ter­ent­wick­lung und Validierung des Materialabtrags in der Simulation zur An­wen­dung der Schneidkantenpräparation an idealisiert aufgebauten Schnei­den.

Abschließend liegt der Fokus auf der An­wen­dung und Optimierung der Simula­tion für die Schneidkantenpräparation an kom­ple­xen Zerspanungswerkzeugen. Nach erfolgreichem Abschluss des Vorhabens ist die Wechselwirkung der Prozesseinstellgrößen beim abrasiven Nassstrahlspanen zur Präparation von Schneidkanten verstanden. Zu­dem steht eine Modellierung zur Ver­fü­gung, mit der die Schneidkantenmikrogestalt simulativ vorhergesagt wer­den kann.

© ISF

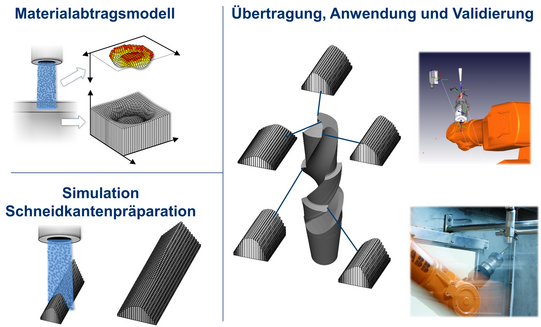

Untersuchungsaspekte und Entwicklungsstufen im Projekt „StrahlSim“
