SPP 2231 FLUSIMPRO: Voll gekoppelte Fluid-Struk­tur-Kontakt-Si­mu­la­ti­onen zum Ver­ständ­nis der Vorgänge in den Kontakt-zonen beim Orthogonalschnitt unter KSS

Bei der Zerspanung metallischer Werkstoffe treten in den Kontaktzonen hohe Temperaturen und Kontaktdrücke auf, die ver­schie­de­ne Reibungsmechanis­men initiieren und maß­geb­lich be­ein­flus­sen. Im Laufe des Prozesses führen diese Be­din­gun­gen zu Werkzeugverschleiß und einer Reduzierung der Bauteilqualität. Eine wesentliche Beeinflussungsmöglichkeit der Kontaktsitua­tion hin zu geringeren Spannungen und Temperaturen ist der Ein­satz von Kühlschmierstoffen (KSS), wel­che die primären Aufgaben haben, die Reibung in der Kontaktzone herabzusetzen und Wärme sowie Späne aus der Kontaktzone abzuführen. Die dabei wirkenden Mechanismen sind weitest­gehend unerforscht, sodass der zielgerichtete Ein­satz und die Vorhersagbarkeit der Wirkung durch Simulationsprogramme nur bedingt mög­lich sind.

Das Ziel dieses Projekts ist die Erlangung eines tieferen Verständnisses der Wirkmechanismen in der sekundären Scherzone beim Ein­satz von Kühl­schmierstoffen im Orthogonalschnitt und darauf folgend die Ent­wick­lung einer numerischen Methodik zur Vorhersage der Wirkung des KSS in der Kontaktzone durch eine tribologische CFD-Simulation. Zur Erreichung dieses Ziels wird am Institut für Spanende Fertigung der TU Dort­mund die Kontaktsituation in ver­schie­de­nen ex­pe­ri­men­tel­len Versuchsreihen charakteri­siert, wobei un­ter­schied­lich präparierte Werkzeugoberflächen zum Ein­satz kom­men. Neben der Cha­rak­te­ri­sie­rung der Oberflächentopographien erfolgt eine Un­ter­su­chung des Benetzungsverhaltens. Darüber hinaus sollen in ei­nem Äquivalenzversuchsstand zur Reibungscharakterisierung erste Erkennt­nisse über das Reibungsverhalten zwischen Hartmetallkörpern und C45 bzw. Ti6Al4V bei Ver­wen­dung von Kühlschmierstoffen erlangt wer­den. Auf Basis der Er­geb­nisse wird am Institut für Leichtbau und Struk­tur-Biomechanik der TU Wien ein numerisches tribologisches Modell ent­wickelt, das das Verhalten der in Kontakt befindlichen Reibpartner und des KSS auf Mikroebene abbilden soll. Im Fokus steht hier ins­be­son­de­re der Aufbau einer voll gekoppelten Fluid-Struk­tur-Kontaktsimulation für den Anwendungsbereich des Orthogonal­schnitts. Kernelemente der numerischen Methode sind spline-basierte Finite-Elemente-Me­tho­den sowie randkonforme Rechengitter unter Nutzung der Raumzeitdiskretisierung. Zum Abschluss der ersten För­der­pe­rio­de sollen in ei­nem ersten Validierungsversuch Reibungskoeffizienten aus der tribologischen CFD-Simulation generiert und in einer FEM Spanbildungssimulation eingesetzt wer­den. Im Rah­men einer ex­pe­ri­men­tel­len Versuchsreihe zur Validierung ist es geplant, neben den mechanischen Werkzeugbelastungen mit­hil­fe eines partiell und temporär unterbrochenen Schnitts auch In­for­ma­ti­onen bezüglich der Benetzung und der Temperaturen in der sekundären Scherzone zu generieren und mit den Simulationsresultaten zu vergleichen. Das Arbeitsprogramm ist in der Abbildung dargestellt.

Im Rah­men erster Un­ter­su­chun­gen an ei­nem Versuchsstand zur Reibungscharakterisierung unter zerspanungsähnlichen Be­din­gun­gen war es mög­lich festzustellen, dass die Benetzung der Hartmetalloberfläche mit ei­nem ölbasierten Kühlschmiermedium einen wesentlichen Ein­fluss auf den Reibungskoeffizienten des tribologischen Systems bestehend aus Werkstück­stoff und Hartmetall nimmt. Parallel findet die Ent­wick­lung der tribologischen IGA-Simulation statt, für wel­che bereits un­ter­schied­lich präparierte Hartmetall­oberflächen als Eingangsgröße cha­rak­te­ri­siert wurden.

© ISF

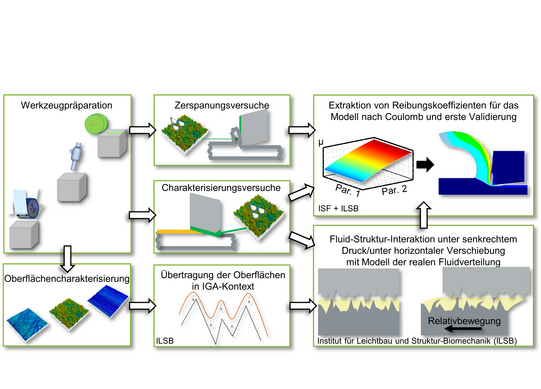

Arbeitsprogramm des Projektes
