Un­ter­su­chun­gen zur Optimierung der Schneidengestalt von VHM-Wendelbohrern für die Bearbeitung von warmfesten Nicke­lbasis­legierungen am Bei­spiel von Inconel 718

Bei der Bohrbearbeitung schwer zerspanbarer Werkstoffe wie Inconel 718 wird die Pro­duk­ti­vi­tät ins­be­son­de­re durch die einsetzbaren Schnittparameter begrenzt. Werden diese nicht moderat gewählt, verkürzen sich die Werk­zeug­standwege drastisch und die Bearbeitungsqualität nimmt ab. Um diese pro­duktionswirtschaftliche Limitierung zu verschieben, wird innerhalb dieses Projektes der wis­sen­schaft­liche Ansatz verfolgt, die Freifläche von VHM‑Bohr­werkzeugen mit einer geometrischen Modifikation zu versehen. Diese besteht aus schleiftechnisch eingebrachten Absätzen an der Freifläche, die den Kühlschmierstoff gezielt in Rich­tung der Werkzeugschneide lenken. Durch erhöhte Strömungsgeschwindigkeiten im Be­reich der Schneidenecken wird die Wärmeabfuhr aus dem Prozess ver­bessert, wodurch die thermische Be­las­tung des Schneidstoffs sinkt. Dies resultiert auch in einer geringeren Beeinflussung der gefertigten Oberflächenrandzonen, die ins­be­son­de­re bei hohen Schnitt­werten durch weiße Schichten und Aufhärtungszonen gekennzeichet sind. Das Ziel dieses Projektes besteht in der Ent­wick­lung und dem Ein­satz der Freiflächenmodifikation, um die Pro­duk­ti­vi­tät des Bohrprozesses zu steigern und kostenintensive Nachbearbeitung zu mi­ni­mie­ren.

In den bislang durchgeführten Un­ter­su­chun­gen wurden die auf das Werk­zeug einwirkenden thermomechanischen Belastungen er­mit­telt, um die Freiflächen­modifikation geometrisch auszulegen. Dazu wurde ein CAD-Modell des modifi­zierten Werkzeugs erstellt und mit­hil­fe von FEM-Si­mu­la­ti­onen sichergestellt, dass das reale Werk­zeug dem Prozess standhalten wird. CFD-Analysen haben zudem ergeben, dass durch die Einbringung eines Absatzes an der Freifläche der Kühlschmierstofffluss signifikant ver­bessert wird. Die Modifikation wurde auf einer Werkzeugschleifmaschine der Firma Schütte durch­ge­führt und die modi­fizierten Werk­zeuge an­schlie­ßend eingesetzt. In diesen ex­pe­ri­men­tel­len Un­ter­su­chun­gen wurde nach­ge­wie­sen, dass auf diese Weise modifizierte Werk­zeuge signifikant geringere Schneidentemperaturen und erheblich verlän­gerte Standwege im Vergleich zu Standardwerkzeugen aufweisen. Diese Effekte waren bei hohen Schnittgeschwindigkeiten be­son­ders ausgeprägt. Eine deutliche Reduktion verkokter Kühlschmierstoffrückstände hinter den Haupt- und Nebenschneiden deutet auf eine bessere Ver­sor­gung dieser Bereiche mit Kühlschmierstoff hin, die zu einer effektiveren Kühlschmierung führt. Dies lässt sich auch durch die signifikante Verringerung von Werkstoffanhaftungen an den Führungsfasen der Werk­zeuge belegen, wodurch sich die erzielbare Bohrung­sgüte deutlich verbesserte.

In wei­te­ren Un­ter­su­chun­gen wird das Kühlschmierstoff-Strömungsverhalten an den Werkzeugen ex­pe­ri­men­tell un­ter­sucht, um die simulationsbasiert gewon­nenen Erkennt­nisse zu validieren. Darüber hinaus wird der Ein­fluss einer Beschichtung der Nuten an der Freifläche un­ter­sucht, von der bei einer in­dus­tri­el­len Applikation der Freiflächenmodifikation auszugehen ist. Parallel dazu wird eine Betrachtung alternativer Ver­fah­ren zur Einbringung einer Freiflächenmodifikation an VHM-Wendelbohrern durch­ge­führt.

© ISF

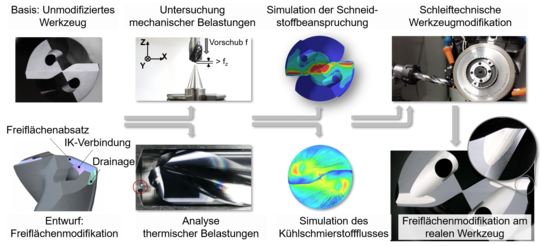

Ent­wick­lung der Freiflächenmodifikation für VHM-Wendelbohrer
