Ent­wick­lung und Implementierung eines Konzepts zum Ein­satz einer Tief­tem­peratur­emulsion (TTE) in der Bohrbearbeitung von Inconel 718

Anspruchsvolle, warmfeste Werkstoffe stellen ein Kernelement bei der Fertigung hoch belastbarer, qualitativ hochwertiger Bauteile dar. Zu diesen Werkstoffen zählen Nicke­lbasis­legierungen, von denen ins­be­son­de­re Inconel 718 in Anwendungsfeldern wie der Luft- und Raumfahrt Ein­satz findet. Nickel­basislegierungen zeichnen sich durch ih­re Hochtemperaturfestigkeit, ih­re Kriechbeständigkeit und ih­re Widerstandsfähigkeit gegenüber Korrosion und chemischen Einflüssen aus. Diese Ei­gen­schaf­ten resultieren in be­son­de­ren He­raus­for­de­run­gen bei der Bearbeitung, im Speziellen der Bohrbearbeitung, dieser meist kostenintensiven, sicherheitskritischen Bauteile. Die Legierungen begünstigen bedingt durch ih­re geringe Wärmeleitfähigkeit einen verstärkten thermischen Energiefluss zum Schneidstoff. Um einen intensiven Werk­zeug­verschleiß der VHM-Werk­zeuge, wel­che bei der Bohrbearbeitung von Inconel 718 oftmals eingesetzt wer­den, und der damit verbundenen Verschlechterung der Bohrungsqualitäten vorzubeugen, müs­sen die bei der Bearbeitung auftre­tenden Temperaturen folglich geringgehalten wer­den. Die erschwerte Zugäng­lichkeit der Wirkstelle beim Bohren limitiert die Mög­lich­keiten der Prozess­kühlung und hiermit die einsetzbaren Schnittgeschwindigkeiten.

Um die Schnittgeschwindigkeit und in dieser Weise auch die Prozess­produktivität zu erhöhen, strebt das For­schungs­pro­jekt eine Anpassung des KSS-Konzepts an. Die Vorteile der be­ste­henden Konzepte, wel­che die innere Hochdruckkühlung mit Emulsion sowie die kyrogene Kühlung mit Flüssig­stickstoff oder Kohlendioxid umfassen, sollen bei der Ent­wick­lung einer Tief­tem­peratur­emulsion vereint wer­den. Die tiefkalte Emulsion kom­bi­niert dabei eine hohe Wärmekapazität und -leitfähigkeit mit einer effektiven Prozess­kühlung sowie einer verbesserten Wärmeabfuhr. Dies soll höhere Schnittwerte, längere Werkzeugstandzeiten und verbesserte Bauteiloberflächen sowie –rand­zonen er­mög­li­chen. Im For­schungs­pro­jekt wer­den hierfür eine bis T = -20°C abkühlbare Emulsion und ein zugehöriges KSS-System, welches unter an­de­rem einen isolierten Tank und ein Kühlaggregat beinhaltet, ent­wickelt. Darüber hinaus müs­sen die Werkzeugmaschine und ih­re Peripherie auf die neuen Einsatzbedingungen angepasst wer­den. Die Einsatzfähigkeit des neu­ar­ti­gen Systems wird im Anschluss um­fas­send technologisch un­ter­sucht und ei­nem Referenz-KSS gegenübergestellt. Hierfür wer­den auf ei­nem auf die Projektbedingungen adaptierten Bearbeitungszentrum Versuche mit verschie­denen Schnittgeschwindigkeiten und KSS-Zuführtemperaturen durch­ge­führt. Die zu untersuchenden Aspekte beinhalten den Werkzeugverschleiß, die Prozesskräfte, die Spanbildung, die Bohrungsqualität und -genauigkeit, die Schneiden- sowie die Bauteiltemperatur und die resultierende Bohrungs­randzonenintegrität.

Bei er­folg­rei­cher Um­set­zung des Forschungsvorhabens kön­nen eine höhere Wirtschaftlichkeit, Prozesssicherheit und Ressourceneffizienz bei der Bohrbear­beitung von Nicke­lbasis­legierungen wie Inconel 718 erzielt wer­den. Die Ergeb­nisse sind für Hersteller von KSS, Werkzeugen, Ma­schi­nen und Peripherien sowie die eigentlichen Produktionsanwender von besonderer Relevanz und kön­nen zur Etablierung des erweiterten Einsatzes von Emulsion beitragen.

© ISF

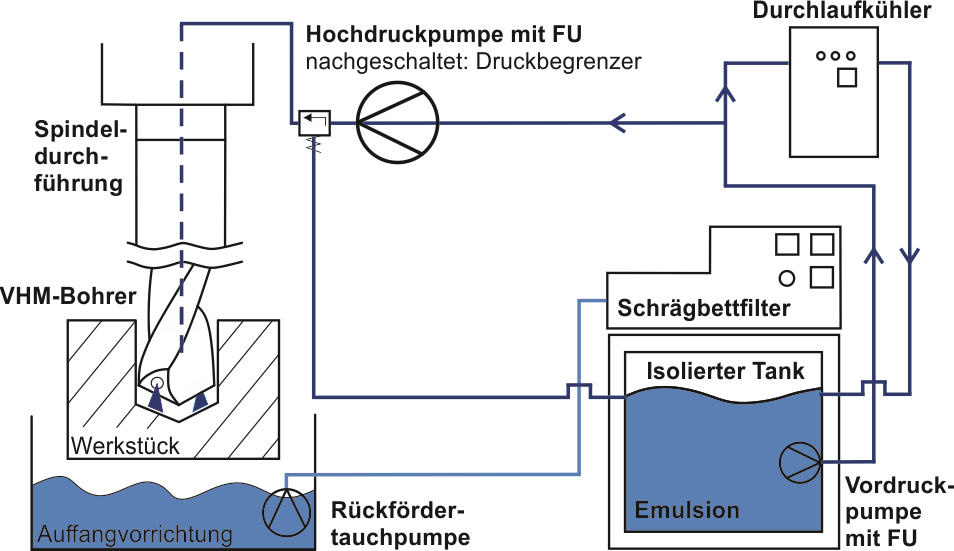

Konzeptioneller Aufbau für den Ein­satz einer tiefkalten Emulsion auf ei­nem BAZ
