Simulationsgestützte Werk­zeug- und Prozessauslegung beim Microfinishen mit metallisch gebundenen Honwerkzeugen (Transfer SimHonen) (Projektnummer: 450792335)

Dieses Ergebnistransfprojekt basiert auf den Grundlagenprojekten „Experimentelle und simulationsgestützte Grund­lagen­unter­suchungen zur Ober­flächen­strukturierung durch das Kurz- und Langhubhonen“. Aufbauend auf den bisherigen Er­geb­nis­sen, wer­den Un­ter­su­chun­gen zur Herstellung balliger Konturen mittels Microfinishen durch­ge­führt und Simulationsmodelle zur prototypischen Prozess- und Werkzeugauslegung ent­wickelt. Die bisher gewonnenen Erkennt­nisse sollen im Rah­men des Transferprojektes prototypisch auf eine in­dus­tri­el­le An­wen­dung und ein neues Werkzeugkonzept übertragen wer­den. Das Institut für Spanende Fertigung (ISF) und der Lehrstuhl XIV (LS XIV) wer­den ge­mein­sam mit den Firmen NAGEL Ma­schi­nen- und Werkzeugfabrik GmbH, ELGAN-Diamantwerkzeuge GmbH & Co. KG und der Alicona Imaging GmbH die im Rah­men des Transfervorhabens notwendigen For­schungs- und Entwicklungsarbeiten durchführen.

Das zentrale Ziel des Vorhabens ist die ex­peri­men­telle und simulative Werk­zeug- und Prozessauslegung zur gezielten Einstellung einer gewünschten balligen Form an Wellenabsätzen mittels Microfinishbearbeitung unter Be­rück­sich­ti­gung der gewünschten Topographie. Die Basis der Un­ter­su­chun­gen bildet ein neu entwickeltes Werk­zeug des Projektpartners ELGAN, welches sich durch seinen speziellen Aufbau auszeichnet.

Aufbauend auf den bisherigen Erkenntnissen und dem entwickelten Simulationsmodell aus dem vorangegangenen Grundlagenforschungsprojekt findet hier der Transfer zum in­dus­tri­el­len Anwendungsfall statt. Die Simulationsentwicklungen be­rück­sich­tigt hierbei sowhohl den Werkzeugverschleißes als auch eine präzisere Modellierung der Prozesskräfte in Ab­hän­gig­keit von Einflussparametern, wie dem Kühlschmierstoffeinsatz. Die ex­pe­ri­men­tel­len Un­ter­su­chun­gen betreffen die Analyse der Wechsel­wir­kungen von Werkzeugspezifikationen und Prozessparametern bei der Microfinishbearbeitung mit metallisch gebundenen Honstein. Auf diesen Erkenntnissen aufbauend wird das Simulationsmodell erweitert, um die Zielgrößen Balligkeit und Oberflächentopographie bei Variation der Werk­zeug- und Prozesseinstellgrößen vor­her­sa­gen zu kön­nen. In diesem Kontext wird die Werk­zeug- und Prozessanalyse zum Aufbau des Simulationsmodells genutzt, das wiederum zur Reduzierung experimenteller Versuche in der zukünftigen Werk­zeug- und Prozessauslegung sowie -optimierung führen kann.

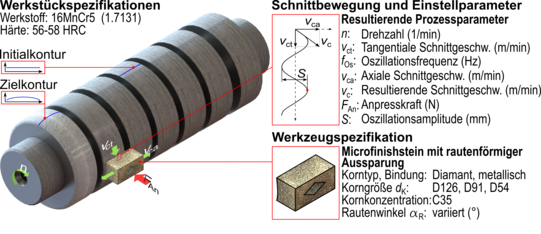

Versuchsaufbau mit Werten und Darstellung eines Honsteins © ISF
Fig.: Schematische Darstellung der ex­pe­ri­men­tel­len Versuche zur Beeinflussung der Werkzeugkontur beim Microfinishen mit Honstein
